Integrazione CAD

Smap3D Plant Design per Autodesk Inventor

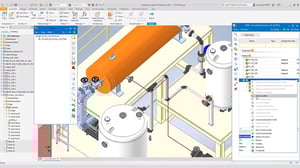

La combinazione di Autodesk Inventor e Smap3D Plant Design consente di creare rapidamente e facilmente sistemi di tubazioni 3D anche complessi per macchine e impianti in un unico ambiente. La soluzione integrata amplia notevolmente le funzionalità di Autodesk Inventor, in quanto traccia un processo globale continuo dalla creazione di diagrammi di flusso 2D (P&ID), progettazione di tubazioni 3D e isometrie fino al collegamento alla produzione di tubazioni direttamente nell'ambiente CAD di Autodesk Inventor.

smap3d_202503_Smap3D-Plant-Design_3D-Piping_Inventor_2

smap3d_202503_Smap3D-Plant-Design_3D-Piping_Inventor_3

Il concetto modulare del software di impiantistica consente inoltre di acquistare solo i singoli moduli effettivamente necessari, risparmiando così sui costi. Ad esempio, gli ingegneri di processo spesso utilizzano solo il modulo P&ID, mentre nel reparto di progettazione sono necessari il 3D Piping ed eventualmente l'Isometric.

Le classi di tubazioni predefinite per i diversi settori industriali, ordinate in base alle caratteristiche rilevanti (ad esempio, pressione nominale, fluidi), velocizzano la progettazione delle tubazioni e garantiscono l'affidabilità del processo. Ad esempio, il collegamento di una curva a L in plastica a un tubo in acciaio è di fatto impossibile. Se necessario, la gamma di funzioni può essere ampliata utilizzando l'ampia libreria di parti standard Smap3D per l'impiantistica o la possibilità di creare e gestire le proprie parti standard (di fabbrica).

Vantaggi

  • 100% integrato in Autodesk Inventor

  • Possibilità di mappare l'intero processo, dal P&ID alle tubazioni, fino alle isometrie

  • Unico nel suo genere: simulazione della curvatura durante la fase di progettazione

  • Elevata affidabilità del processo grazie a un gran numero di classi di tubi disponibili

  • La progettazione modulare consente di risparmiare sui costi

  • Ampia libreria di componenti standard disponibili

  • Possibilità di creare pezzi standard propri (di fabbrica)

  • Possibilità di collegamento alla produzione di tubi

  • Supporto di alto livello grazie alla pluriennale esperienza di ingegneria impiantistica
