Smap3D Plant Design für Autodesk Inventor

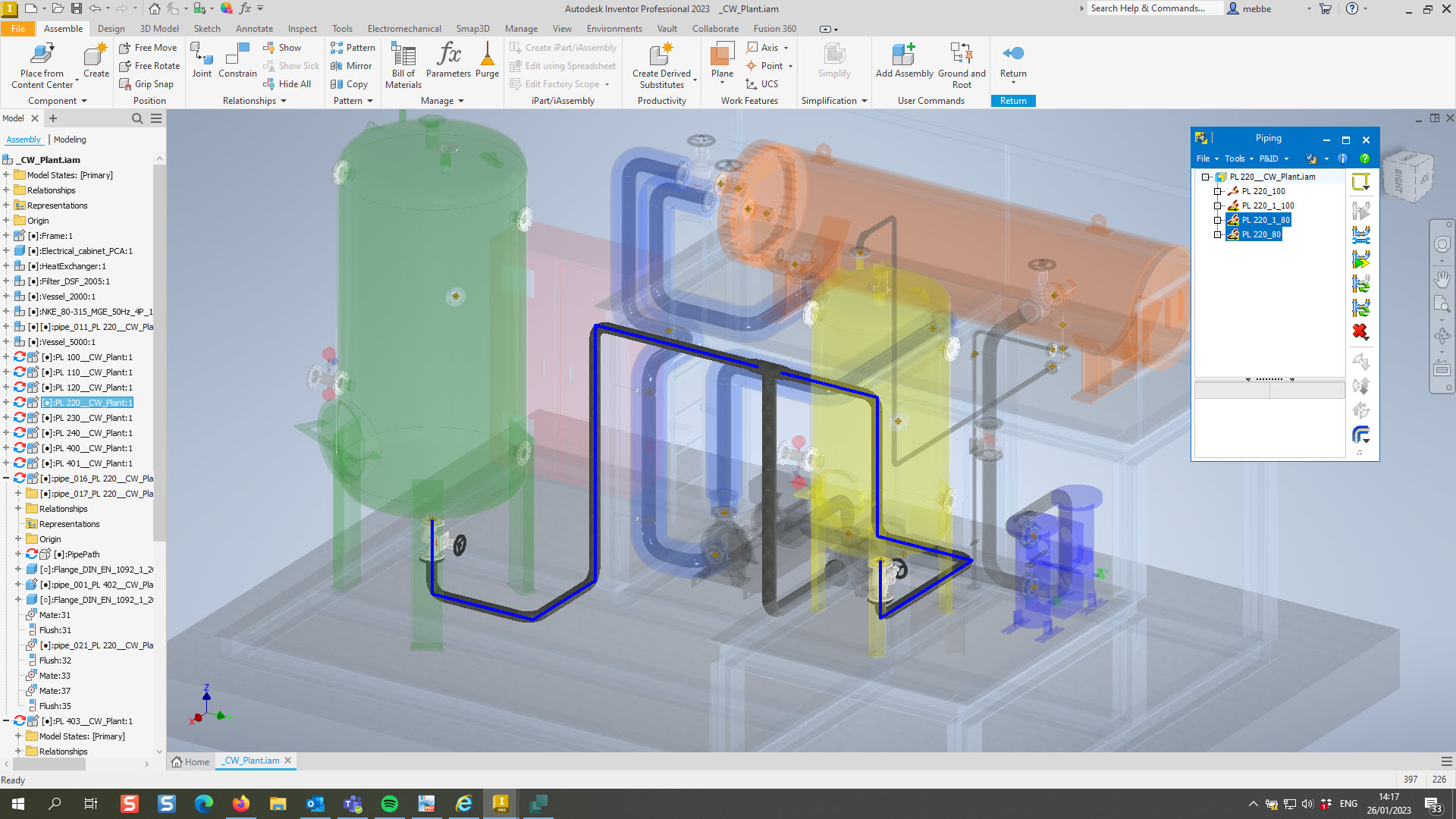

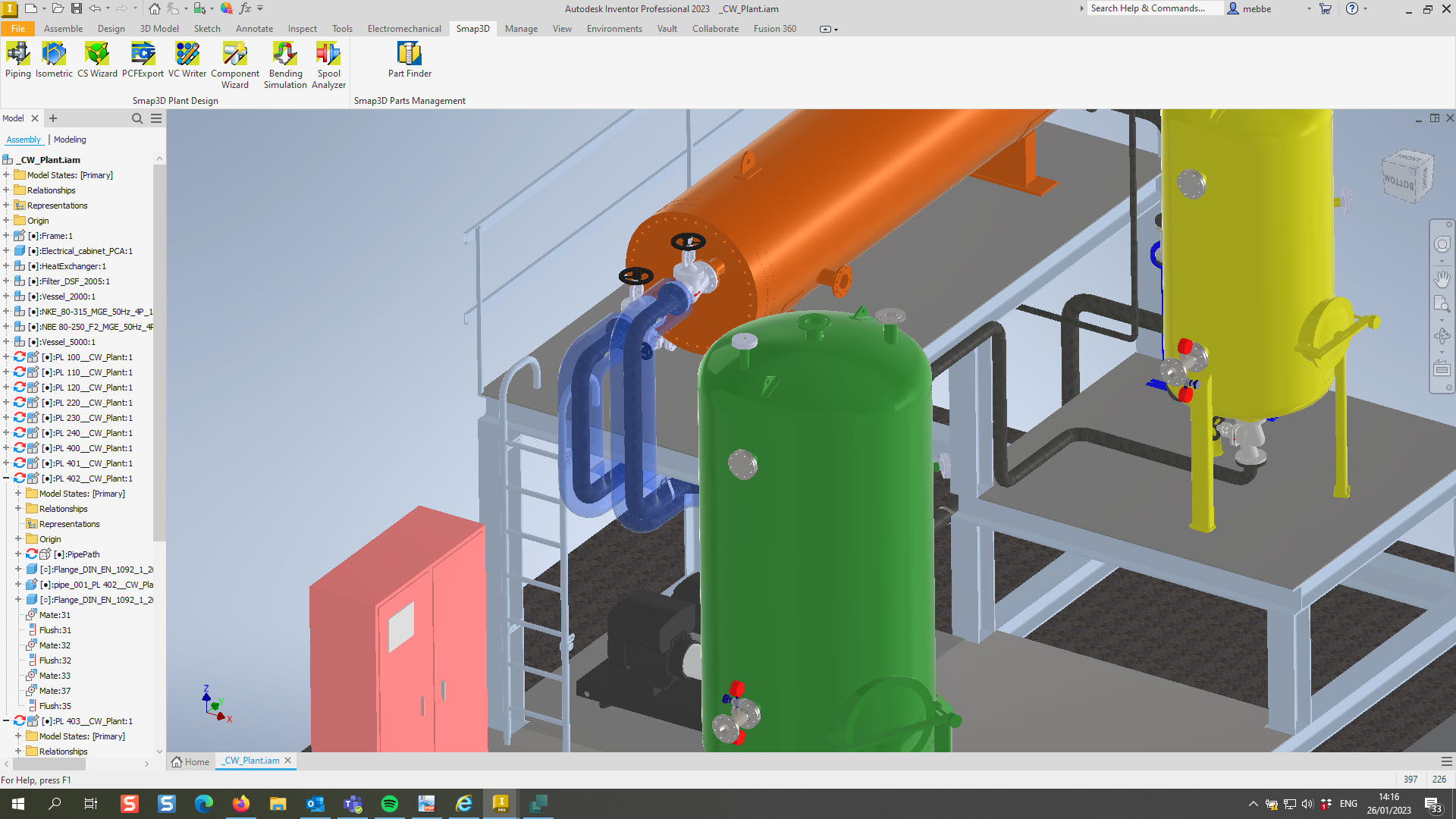

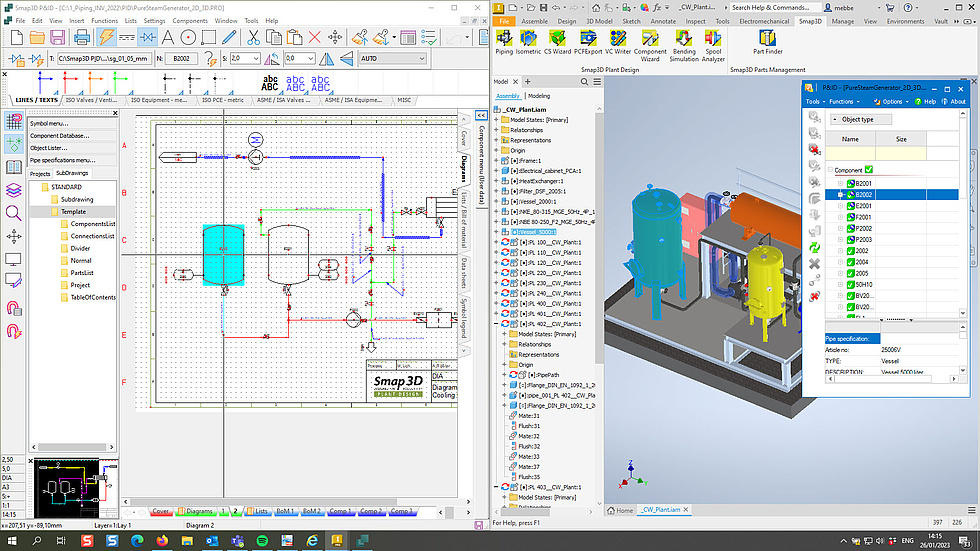

Die Kombination von Autodesk Inventor und Smap3D Plant Design ermöglicht, schnell und einfach selbst komplexe 3D-Rohrleitungssysteme für Maschinen und Anlagen in einer einzigen Umgebung zu erzeugen. Die integrierte Lösung erweitert den Funktionsumfang von Autodesk Inventor beträchtlich, da es einen durchgängigen Gesamtprozess von der Erstellung von 2D-Fließschemata (P&ID), über die 3D-Rohrleitungsplanung (Piping) und Isometrie bis hin zur Anbindung an die Rohrfertigung direkt in der Autodesk Inventor-CAD-Umgebung abbildet.

Das modulare Konzept der Anlagenbau-Software erlaubt es zudem, nur einzelne, tatsächlich benötigte Module zu beziehen und so Kosten zu sparen. So nutzen Verfahrenstechniker häufig nur das Modul P&ID, während in der Konstruktion 3D Piping und ggf. Isometric benötigt werden.

Vordefinierte Rohrklassen für unterschiedliche Industriebranchen, sortiert nach relevanten Merkmalen (z.B Nenndruck, Medien), beschleunigen die Konstruktion von Rohrleitungen und garantieren Verfahrenssicherheit. Beispielsweise ist so eine Verbindung eines Plastik-L-Bogens mit einem Stahlrohr de facto ausgeschlossen. Bei Bedarf lässt sich der Funktionsumfang durch die umfangreiche Smap3D Normteilbibliothek Anlagenbau oder die Möglichkeit, eigene (Werks-)Normteile zu erstellen und zu verwalten, erweitern.

• 100% in Autodesk Inventor integriert

• Durchgängiger Gesamtprozess von P&ID, über Piping zu Isometrie abbildbar

• Einzigartig: Biegesimulation bereits während der Konstruktion

• Hohe Prozesssicherheit durch eine Vielzahl an verfügbaren Rohrklassen

• Modularer Aufbau schont Kosten

• Umfangreiche Normteilbibliothek vorhanden

• Erstellung eigener (Werks-)Normteile möglich

• Anbindung an die Rohrfertigung möglich

• Top-Support dank langjähriger Anlagenbauerfahrung
