DESIGNED FOR PRODUCTIVITY
Stand-alone software for creating 2D flow diagrams
Smap3D P&ID
La creazione di diagrammi di flusso 2D (diagrammi P&ID) nell'ingegneria di processo è il primo passo importante nella progettazione di condotte e impianti. Essi costituiscono la base per la successiva implementazione in ambiente 3D. È quindi particolarmente importante che tutte le specifiche possano essere definite e trasmesse in modo chiaro.
Con Smap3D P&ID si ottiene un'applicazione P&ID intelligente con la quale è possibile creare, modificare, gestire e verificare diagrammi P&ID completi basati su un database e indipendenti dal sistema CAD. Smap3D P&ID si basa sugli standard DIN EN ISO 10628 per l'Europa e ANSI/ISA da 5.1 a 5.5 per gli USA.
Da un singolo disegno a un intero progetto: organizzate tutti i dati, le valutazioni e le verifiche pertinenti in un unico pacchetto software! Smap3D P&ID automatizza e semplifica le attività ricorrenti. Tutti i fogli di disegno, i fogli di progetto e i report sono basati su modelli e sono configurabili al 100%.
Vantaggi per i progettisti P&ID:
- Risparmio di tempo grazie a librerie di simboli basate su standard comuni
- Integrazione flessibile delle informazioni sui componenti e sulle linee
- Riduzione significativa degli errori e maggiore efficienza grazie a controlli di progettazione e convalida integrati
- Elevata affidabilità del processo grazie alla “fonte unica di dati” tramite database dei componenti delle classi di tubi
Sperimentate la progettazione di impianti Smap3D dal vivo
Registratevi ai nostri webinar gratuiti in inglese!
I punti salienti di Smap3D P&ID
Librerie di simboli e generatore di simboli
Smap3D P&ID contiene ampie librerie di simboli secondo le norme ISO/DIN e ANSI/ISA. È inoltre possibile integrare i propri simboli esistenti (geometria 2D in formato DXF, DWG) o creare nuovi simboli specifici per l'azienda in modo rapido e semplice utilizzando il “generatore di simboli”.
Quando vengono inseriti in un disegno, i simboli possono essere scalati, sono allineati a una griglia di snap e reagiscono in modo logico quando vengono inseriti in una linea. Ciò significa che il simbolo viene ruotato automaticamente come richiesto e la linea viene suddivisa.
I “numeri di TAG” e altre proprietà vengono interrogati in una finestra di dialogo automatica.
Database dei componenti
Nel database dei componenti è possibile creare un numero qualsiasi di componenti specifici per l'azienda e per il progetto. Se i simboli desiderati vengono assegnati ai componenti, non solo viene gestita la geometria dei simboli 2D quando vengono inseriti in un disegno, ma anche tutte le informazioni sui componenti vengono trasferite automaticamente al progetto.
La necessaria “numerazione TAG” viene richiesta in una finestra di dialogo automatica. Tutte le informazioni disponibili possono essere “derivate” visibilmente come etichette sul disegno.
Linee dinamiche (pipeline)
Le nostre linee dinamiche semplificano enormemente il disegno e la modifica delle linee. Le linee reagiscono all'installazione o alla rimozione di simboli/componenti separandoli o chiudendoli automaticamente. La rielaborazione manuale non è quindi necessaria.
La visualizzazione della direzione del flusso (frecce) può essere facilmente attivata e disattivata per le linee intelligenti. Tutti i simboli già inseriti nella linea vengono automaticamente invertiti quando si cambia la direzione del flusso. Le linee possono essere modificate (allungate, accorciate, spostate, ecc.) utilizzando le “maniglie”.
Dopo aver assegnato le proprietà della linea (numero della linea, classe del tubo, DN, ecc.), una linea disegnata diventa una linea logica. Tutte le informazioni disponibili possono essere “derivate” visibilmente come etichette sul disegno.
Controlli e convalida del progetto integrati
Con le “Verifiche di progetto” disponibili, è possibile controllare i singoli disegni P&ID e l'intero progetto per verificarne la completezza, la plausibilità e la correttezza, tra cui
Grazie alla struttura flessibile del software, è possibile aggiungere rapidamente e facilmente controlli individuali al progetto.
- controllo della direzione del flusso,
- numeri di etichetta duplicati o mancanti,
- conformità del diametro nel punto di connessione e della linea.
Grazie alla struttura flessibile del software, è possibile aggiungere rapidamente e facilmente controlli individuali al progetto.
Valutazioni e rapporti
Le schede di progetto e i dati esportati per qualsiasi distinta base e valutazione possono essere prodotti da tutte le informazioni di progetto assemblate sotto forma di simboli, componenti e tubazioni. Per l'esportazione sono supportati i seguenti formati e i loro contenuti sono modelli personalizzabili al 100%: XML, Microsoft® Excel®, virgola o file di testo.

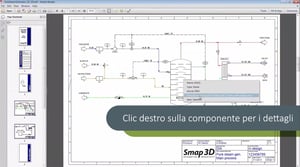

Video interessanti (in inglese)
