Smap3D Piping

 Mit Smap3D Piping automatisieren Sie Planung und Änderung von 3D-Rohrleitungen in 3D-Baugruppen und machen aus Ihrem 3D-CAD-System eine sehr leistungsfähige 3D-Anlagenbaulösung. Smap3D Piping arbeitet als Add-In in den unterstützten CAD-Systemen Solid Edge, SOLIDWORKS und Inventor.

Smap3D Piping nutzt hierfür sog. Rohrklassen, also Spezifikationstabellen, in denen einmalig unternehmens-, abteilungs- oder projektspezifisch die Zusammengehörigkeit der Rohrleitungskomponenten zu Rohrleitungsmerkmalen festgelegt wird. Diese Rohrklassen werden als einzelne Datei im System abgelegt und lassen sich über den Rohrklasseneditor leicht pflegen und verwalten.

Durch den hohen Automatisierungsgrad werden individuelle Fehler verhindert und damit eine hohe Prozesssicherheit gewährleistet.

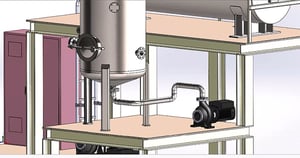

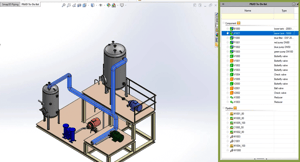

Smap3D Piping kann erstellte P&IDs übernehmen, welche über die sog. To-Do-Liste abgearbeitet werden. Somit ist garantiert, dass alle in der Verfahrenstechnik geplanten Leitungen auch wirklich ins 3D-Modell übernommen werden. Der Anwender zeichnet den Verlauf der gewünschten Rohrleitung direkt im 3D-CAD ein. Zahlreiche Optimierungsfunktionen aus dem CAD sowie ergänzend aus Smap3D Piping können hierfür genutzt werden. Mittels der Zuweisung einer Rohrklasse entsteht so schnell und einfach die gewünschte Rohrleitung inklusive aller ergänzenden Komponenten wie Fittings, Bögen, T-Stücke, Dichtungen, Reduzierungen etc. Zusätzliche Komponenten wie Armaturen und Instrumente können, ggf. abhängig von der Rohrklasse, jederzeit in die Rohrleitungen eingesetzt oder entnommen werden. Smap3D Piping berechnet im Anschluss automatisch die "neue" Leitung.

Mit Smap3D Piping lassen sich auch beliebige nicht runde Querschnitte wie z.B. Kabelschächte, Trassen, Lüftungskanäle usw. verarbeiten.

Integrierte Design Checks erlauben z.B. Kollisionsprüfungen oder erkennen nicht rohrklassen-konforme Komponenten und Leitungspfade.

Aus Smap3D Piping lassen sich automatisch Stücklisten erstellen sowie Rohrleitungsisometrien über das Modul Smap3D Isometric ableiten. Damit werden alle Informationen zu den 3D-Rohrleitungen exportiert und die Isometriezeichnung vollautomatisch erstellt. Basissoftware ist ISOGEN® vom Marktführer Alias (Intergraph). Gewünschte Anpassungen und Konfigurationen (Regeln und Attributszuordnungen) können benutzerfreundlich gemacht werden. Bei der Isometrieerstellung können die Stücklisten erkannt und weiterverarbeitet werden.
